Barie Tự Động

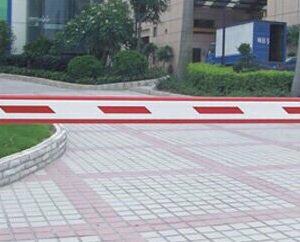

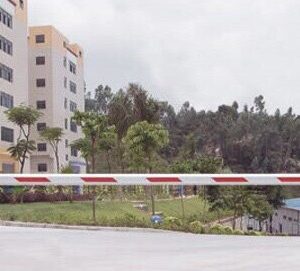

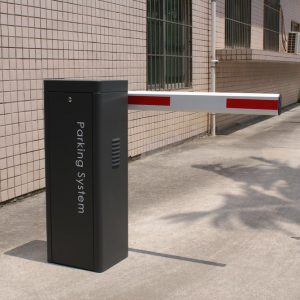

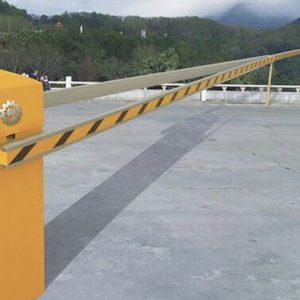

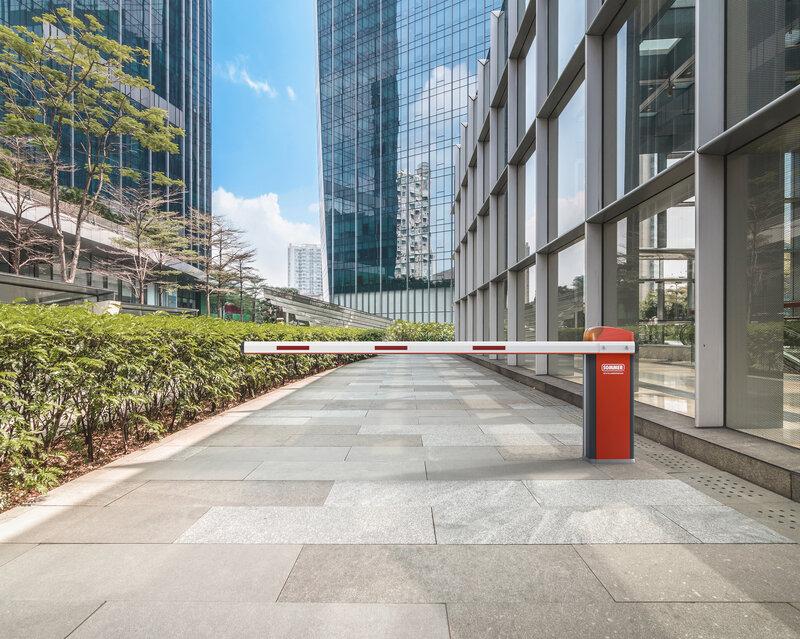

a. Barie tự động cần thẳng

– Đây là dạng Barie có cần hay được gọi là thanh chắn được thiết kế theo dạng thẳng

– Trong lúc vận hành nâng lên hoặc hạ xuống thì cần vẫn giữ được dáng thẳng

– Loại Barie cần thẳng này thường được lắp đặt ở những nơi rộng rãi như cổng ra vào nhà máy, những tòa nhà chung cư, bệnh viện, trường học

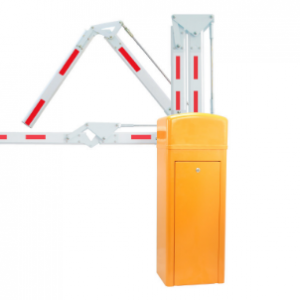

b. Barie tự động cần gập

– Cơ chế vận hành của loại này cũng tương tự như Barie cần thẳng nhưng thanh chắn được gấp khúc thành hai đoạn

– Trong lúc vận hành, khi hạ xuống thì thanh chắn sẽ tự động dãn thẳng

– Loại Barie này thường thích hợp để lắp đặt ở những nơi có môi trường không gian hẹp như bãi hầm để xe, trạm thu phí giao thông BOT

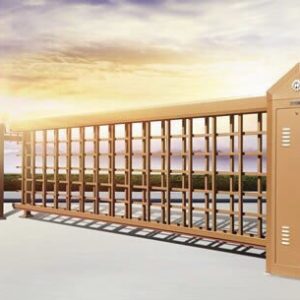

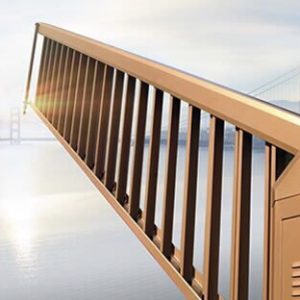

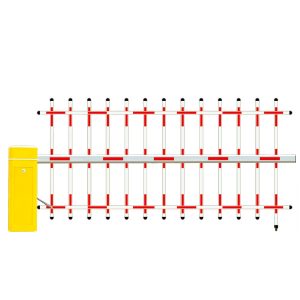

c. Barie tự động hàng rào

– Loại Barie này khác hoàn toàn như hai loại Barie tự động ở trên. Barie này nhìn vào có vẻ cồng kềnh nhưng lại thu hẹp lại rất gọn gàng

– Barie hàng rào đảm bảo an ninh tốt và thường được sử dụng hay lắp đặt tại những khu vực yêu cầu đảm bảo an ninh chặt chẽ, nghiêm ngặt

– Thường được sử dụng trong các doanh trại, quân đội, cơ quan nhà nước, nhà máy sản xuất lớn. Và cũng từ đó cổng Barie rào chắn không được sử dụng rộng rãi

4. Cấu tạo của Barie tự động

– Hệ thống Barie tự động có cấu tạo gồm các thành phần chính: Tủ Barie, động cơ, bộ phận truyền tải, thanh chắn

– Tủ Barie:

+ Tủ Barie còn được gọi là hộp Barie, đây là nơi chứa các bộ phận chính của Barie như mô tô, lò xo trợ lực, …

+ Thân của Barie được cấu tạo từ hợp kim sắt và được sơn tĩnh điện nên chống han rỉ, chống ăn mòn, bảo vệ tốt cho các thiết bị bên trong hoạt động ổn định ở ngoài trời cho dù thời tiết có khắc nghiệt

+ Ở trong thân tủ chính là động cơ Barie, hệ thống lò xo và bảng mạch điện tử

– Động cơ của Barie:

+ Động cơ của Barie là thiết bị vận hành cho thanh chắn Barie được vận hành tự động

– Motor Barie được thiết kế hiện đại với kiểu hệ thống bảo vệ nhiệt thông minh, đảm bảo vận hành ở nhiệt độ ổn định và an toàn

– Động cơ được thiết kế vận hành không đều, loại trừ sự rung động khi nâng lên hoặc hạ xuống

– Bảng mạch điều khiển của Barie tự động:

+ Được thiết kế với kiểu chính xác, thu thập tín hiệu từ cảm biến một cách nhanh chóng và các nút điều khiển để ra lệnh đóng mở

+ Bảng mạch điều khiển đều có thể kết nối với máy tính, có tính chính xác và độ nhạy cao

– Bộ hộp số chuyển động của Barie tự động:

+ Nhận điện từ động cơ chuyển đổi thành lực truyền đến thanh cần vận hành lên xuống

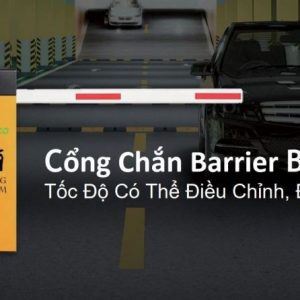

– Thanh chắn của Barie:

+ Có chiều dài dao động từ 4,8m hoặc tùy vào chiều dài của cổng

+ Với chất liệu từ hợp kim nhôm sơn tĩnh điện và được dán decal phản quang để đảm bảo an toàn vào buổi tối

+ Một đầu của thanh chắn nối với thân của Barie, còn đầu còn lại có thể được trang bị thêm giá đỡ để quá trình vận hành được đảm bảo và chính xác hơn

+ Với loại Barie cần gật thì thanh chắn sẽ được gập vào trong quá trình đóng Barie

+ Thanh chắn Barie của hàng rào thì thanh chắn được thay bằng rào chắn

– Bộ phận remote từ xa, bấm tường:

+ Mỗi một bộ Barie đều được trang bị bởi hai remote điều khiển và cả nút bấm tường

+ Nút bấm tường thường được đặt cố định ở trong các bốt bảo vệ và nơi có người kiểm soát

+ Điều khiển từ xa nhanh nhạy, trong phạm vi 50m

– Và các phụ kiện khác: Lò xo trợ lực, khóa mở tay khi mất điện, cảm biến an toàn

5. Vai trò của Barie tự động

6. Những ứng dụng của Barie tự động

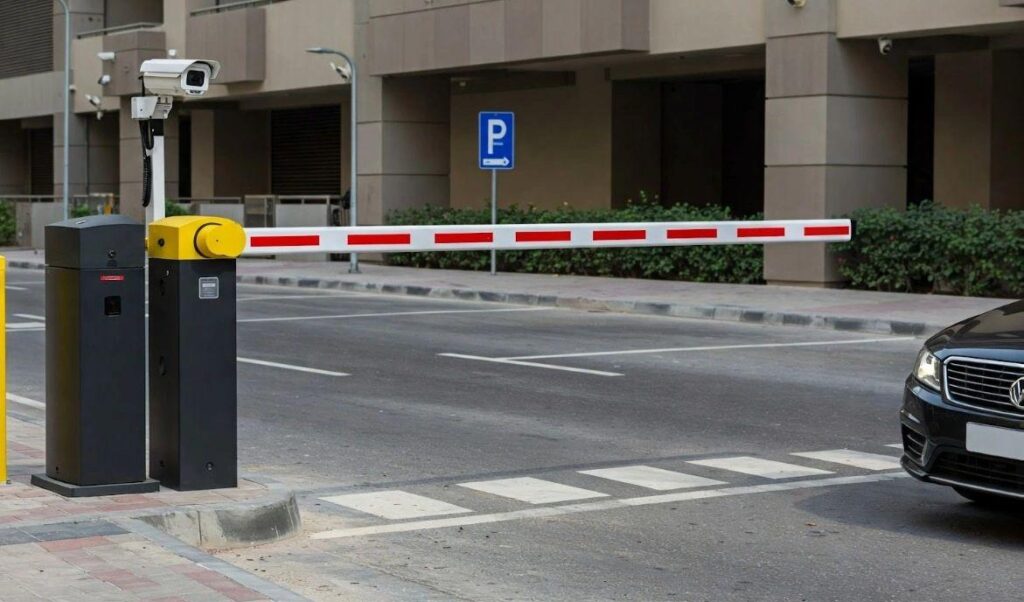

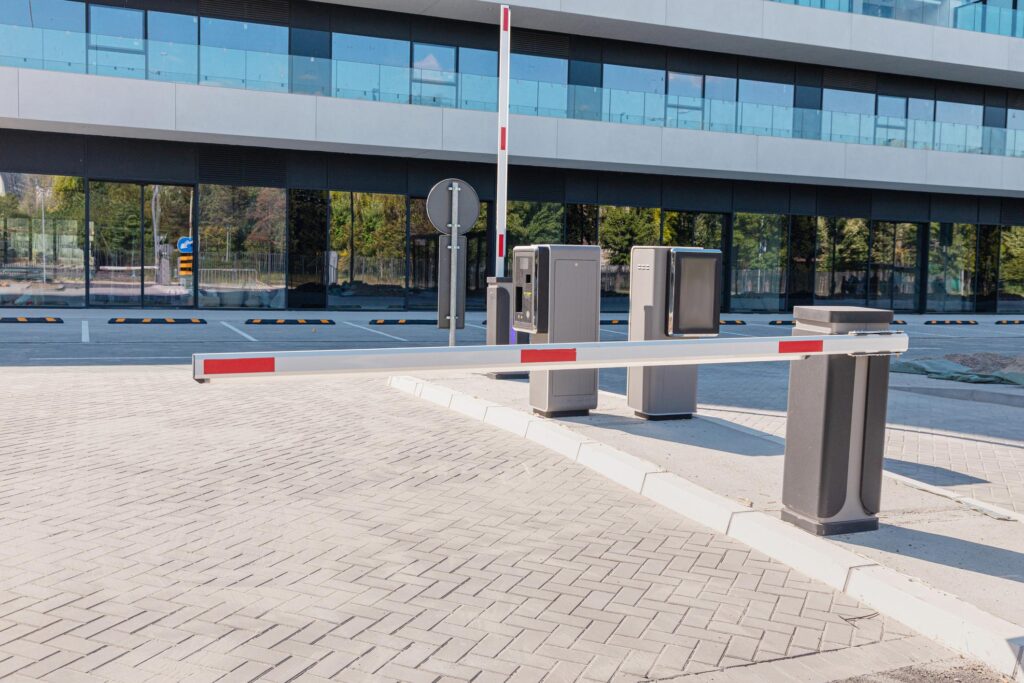

– Kiểm soát phương tiện ra vào bãi giữ xe: Kết hợp với hệ thống thẻ từ, camera biển số, giúp thu phí và kiểm soát an ninh hiệu quả.

– Bảo vệ an ninh tại các tòa nhà, chung cư, cao ốc văn phòng: Ngăn chặn người lạ hoặc xe không đăng ký ra vào khu vực riêng tư.

– Kiểm soát cổng ra vào khu công nghiệp, nhà máy: Đảm bảo chỉ xe được phép mới có thể vào khu vực sản xuất, giúp bảo vệ hàng hóa và nhân sự.

– Trạm thu phí đường bộ (ETC hoặc MTC): Barie tự động tích hợp với hệ thống nhận diện thẻ/cảm biến để mở khi xe thanh toán thành công.

– Trường học, bệnh viện, cơ quan chính phủ: Giúp kiểm soát lưu lượng phương tiện, hạn chế xe lạ đỗ trong khuôn viên.

– Sân bay, nhà ga, bến xe: Phân luồng xe, ngăn ùn tắc tại các khu vực trọng điểm.

– Sự kiện, hội nghị, khu vui chơi giải trí: Kiểm soát số lượng xe vào khu vực tổ chức sự kiện, đảm bảo an ninh và trật tự.

7. Nguyên lý hoạt động của Barie

Nguyên lý hoạt động của barie tự động dựa trên cơ chế điều khiển điện – cơ kết hợp với các cảm biến và hệ thống điều khiển thông minh, cho phép đóng mở thanh chắn một cách tự động hoặc bán tự động tùy theo thiết kế. Khi có một phương tiện đến gần khu vực barie, hệ thống nhận diện sẽ bắt đầu hoạt động – tùy theo ứng dụng thực tế, có thể sử dụng nhiều phương thức như: đầu đọc thẻ từ, camera nhận dạng biển số, cảm biến trọng lượng, nút bấm điều khiển từ xa, hoặc phần mềm điều khiển trung tâm. Sau khi hệ thống xác nhận rằng phương tiện đủ điều kiện ra vào (ví dụ như có thẻ hợp lệ, biển số được cấp phép, hoặc đã thanh toán phí), tín hiệu điều khiển sẽ được gửi đến bo mạch trung tâm bên trong thân barie, kích hoạt động cơ điện. Động cơ này sẽ truyền lực qua hệ thống bánh răng và lò xo trợ lực để nâng thanh chắn lên theo hướng thẳng đứng hoặc gập ngang tùy vào thiết kế cụ thể của barie. Quá trình nâng và hạ thanh chắn thường được hỗ trợ bởi cảm biến vị trí để đảm bảo barie hoạt động mượt mà, không va chạm hoặc dừng giữa chừng. Ngoài ra, để đảm bảo an toàn, barie thường được trang bị thêm các cảm biến chống va chạm (ví dụ cảm biến hồng ngoại), giúp nhận diện có vật cản bên dưới thanh chắn khi barie đang hạ xuống, từ đó tự động dừng lại hoặc nâng lên để tránh gây tai nạn cho người và phương tiện. Sau khi phương tiện đã đi qua và không còn vật cản nào phía dưới, hệ thống sẽ tự động đóng thanh chắn lại, kết thúc một chu trình vận hành. Tất cả quá trình này thường chỉ mất vài giây và được thiết kế để hoạt động liên tục trong thời gian dài mà vẫn đảm bảo độ chính xác, độ bền cũng như khả năng tương thích với các hệ thống kiểm soát ra vào hiện đại khác như cổng từ, hệ thống phần mềm quản lý bãi xe, hệ thống an ninh tích hợp trung tâm.

8. Quy trình lắp đặt Barie chuẩn và chính xác

Bước 1: Khảo sát hiện trường

– Đo đạc chính xác chiều rộng làn đường, không gian lắp đặt, hướng mở thanh chắn.

– Xác định vị trí đặt thân barie, tủ điện, cảm biến, dây dẫn và phụ kiện đi kèm.

– Kiểm tra mặt bằng có đủ cứng và phẳng để đặt barie hay không (nếu không cần gia cố nền).

Bước 2: Chuẩn bị nền móng và đường điện

– Đào hố móng đúng kích thước kỹ thuật để đổ bê tông cố định chân đế barie (thường sâu từ 40–60 cm).

– Lắp đặt hệ thống ống gen âm sàn để đi dây điện, dây điều khiển và dây cảm biến.

– Kéo sẵn nguồn điện (thường là 220V) đến vị trí lắp barie, đảm bảo có dây tiếp đất an toàn.

Bước 3: Lắp đặt thân barie và thanh chắn

– Cố định thân barie vào nền móng đã đổ bê tông bằng bulong nở hoặc đế sắt hàn chắc chắn.

– Gắn thanh chắn (cần barie) vào đầu trục động cơ theo hướng dẫn kỹ thuật (có thể là cần thẳng, cần gập 90° hoặc cần rào).

– Cân chỉnh trọng lượng đối xứng giữa lò xo và động cơ để thanh chắn hoạt động mượt mà, không bị lệch hoặc rung lắc.

Bước 4: Kết nối hệ thống điện và điều khiển

– Nối dây điện từ barie vào tủ điều khiển, nguồn điện, và các thiết bị ngoại vi (như camera, đầu đọc thẻ, cảm biến… nếu có).

– Lập trình và cấu hình bo mạch điều khiển cho các chế độ vận hành (tự động đóng mở, mở bằng remote, tích hợp hệ thống…).

– Kiểm tra an toàn điện, lắp aptomat bảo vệ, chống rò rỉ điện và đo điện trở tiếp đất.

Bước 5: Cài đặt cảm biến và phụ kiện

– Lắp cảm biến vòng từ hoặc cảm biến quang học để phát hiện xe qua, tránh thanh chắn hạ xuống khi có vật cản.

– Gắn các phụ kiện khác như: đèn LED cảnh báo, còi báo động, nút nhấn, camera nhận diện biển số, đầu đọc thẻ từ…

– Kết nối và kiểm tra khả năng hoạt động đồng bộ với hệ thống kiểm soát ra vào (nếu có).

Bước 6: Kiểm tra và chạy thử

– Chạy thử toàn bộ hệ thống nhiều lần để kiểm tra thanh chắn đóng mở đúng kỹ thuật, không bị va đập hoặc lỗi.

– Kiểm tra các tình huống giả lập (xe đứng dưới barie, mất điện, chạm cảm biến…) để đảm bảo an toàn.

– Hiệu chỉnh lại lực nâng hạ, thời gian đóng mở và tốc độ nếu cần thiết.

Bước 7: Bàn giao và hướng dẫn sử dụng

– Bàn giao thiết bị cho khách hàng cùng tài liệu kỹ thuật và hướng dẫn sử dụng.

– Đào tạo vận hành cơ bản cho nhân viên bảo vệ hoặc người vận hành.

– Cam kết bảo hành, bảo trì định kỳ để hệ thống hoạt động lâu dài và ổn định.

9. Các mẫu Barie tự động phổ biến trên thị trường

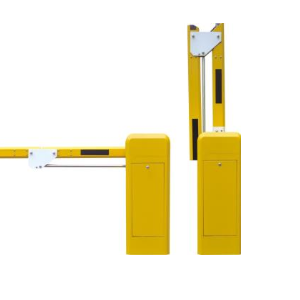

a. Barie tự động BS-306 thương hiệu Baisheng

– Được nổi tiếng với độ bền cao mà giá cả hợp lý

– Motor được hoạt động liên tục từ 6 đến 10 năm mà không cần phải bảo trì

– Sử dụng một cách đơn giản và dễ dàng bởi nhờ vào remote điều khiển từ xa

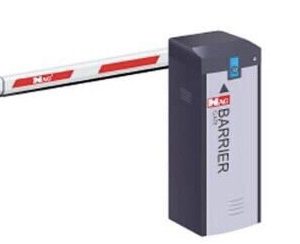

b. Barie tự động MAG – Malaysia

– Khu vực và vị trí cần lắp đặt theo hướng hiện đại sang chảnh thì sẽ phù hợp với kiểu Barie tự động này

– Tay cần Barie rất đa dạng nên được dùng phù hợp với nhiều mặt bằng lắp đặt với chiều dài từ 2m đến 6m

c. Barie tự động UFO – Italy

– Kiểu dáng độc lạ được sản xuất tại Châu Âu và chưa được xuất hiện tại thị trường Việt Nam đem lại sự mới mẻ và yêu thích mãnh liệt

10. Giá của Barie tự động

– Trên thị trường hiện nay có nhiều kiểu dáng và các loại mẫu mã của Barie nên giá thành cũng khác nhau

– Đơn vị phân phối inox Duy Hải luôn đảm bảo chất lượng, uy tín và giá thành hợp. Cam kết và đảm bảo bảo hành sản phẩm như: bể tách mỡ, gia công inox, ống gió, chụp hút khói, máng xối,…
